BJ-X便携式金相显微镜概述：
BJ-X便携式金相显微镜由于自带垂直照明光源，在现场可以很方便的用于无法制作试样时鉴别各种金属和合金的组织结构。适用于现场多种大型工件的金相检查，失效分析的显微镜,它不用切割取样，直接在工件上打磨、抛光，从而保证工件的完整性. 便携式金相显微镜适用于航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，安全检测，质量监督，理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
磁性底座：显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。齿轮式XY轴移动平台，保证横向不自行下划。
照明系统：采用6V3W LED灯照明，充电锂电池。
小巧精密光学仪器：设备小巧轻便，配套便携式铝合金包装箱，方便现场携带测试。
现场金相制样配套(选配)：采用角磨机，配合砂纸、羊毛毡、金刚石喷雾抛光剂进行现场制样，操作简单快捷。
现场金相图像分析及成像系统(选配)：配置FMIA2023正版金相分析系统、WiFi无线相机，实现现场图像采集，金相组织分析，金相检测报告生成等功能。
BJ-X便携式金相显微镜技术参数：
标准主机配置 | |
部件 | 规格 |
光学系统 | 有限远色差校正光学系统 |
观察筒 | 单目观察筒。 |
目镜 | 大视野 WF10X(Φ18mm) |
物镜 | 长距平场消色差物镜：PL L 10X/0.25 WD8.8mm |
长距平场消色差物镜：PL L 40X/0.6 WD3.73mm | |
照明系统 | 6V3W LED灯照明，充电锂电池 |
底座 | X-Y磁力底座、快捷无磁底座 |
选配配置 | |
方案一 | BJ-X便携金相显微镜标准主机 |
FMIA2023正版金相分析软件 | |
500万像素索尼芯片摄像装置 | |
适配镜接口 | |
高精度测微尺 | |
方案二 | BJ-X便携金相显微镜标准主机 |
FMIA2023正版金相分析软件 | |
WIFI相机 | |
适配镜接口 | |
高精度测微尺 | |
制样设备 | 博世角磨机，博世专用手提箱，砂纸、羊毛毡、金刚石抛光剂等 |
FMIA2023金相图像分析软件概述：
FMIA2023版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2023版金相图像分析软件系统。
软件系统国标库内包含了150个类别约760个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
|
FMIA2023金相图像分析软件特性：
(1)、软件安装更直观简洁：全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
(2)、正版软件保证体系：软件安装完成后，首**行正版软件**，其次进行电脑硬件ID注册，从而保证客户正版权益。
(3)、需求标准可定制：标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。

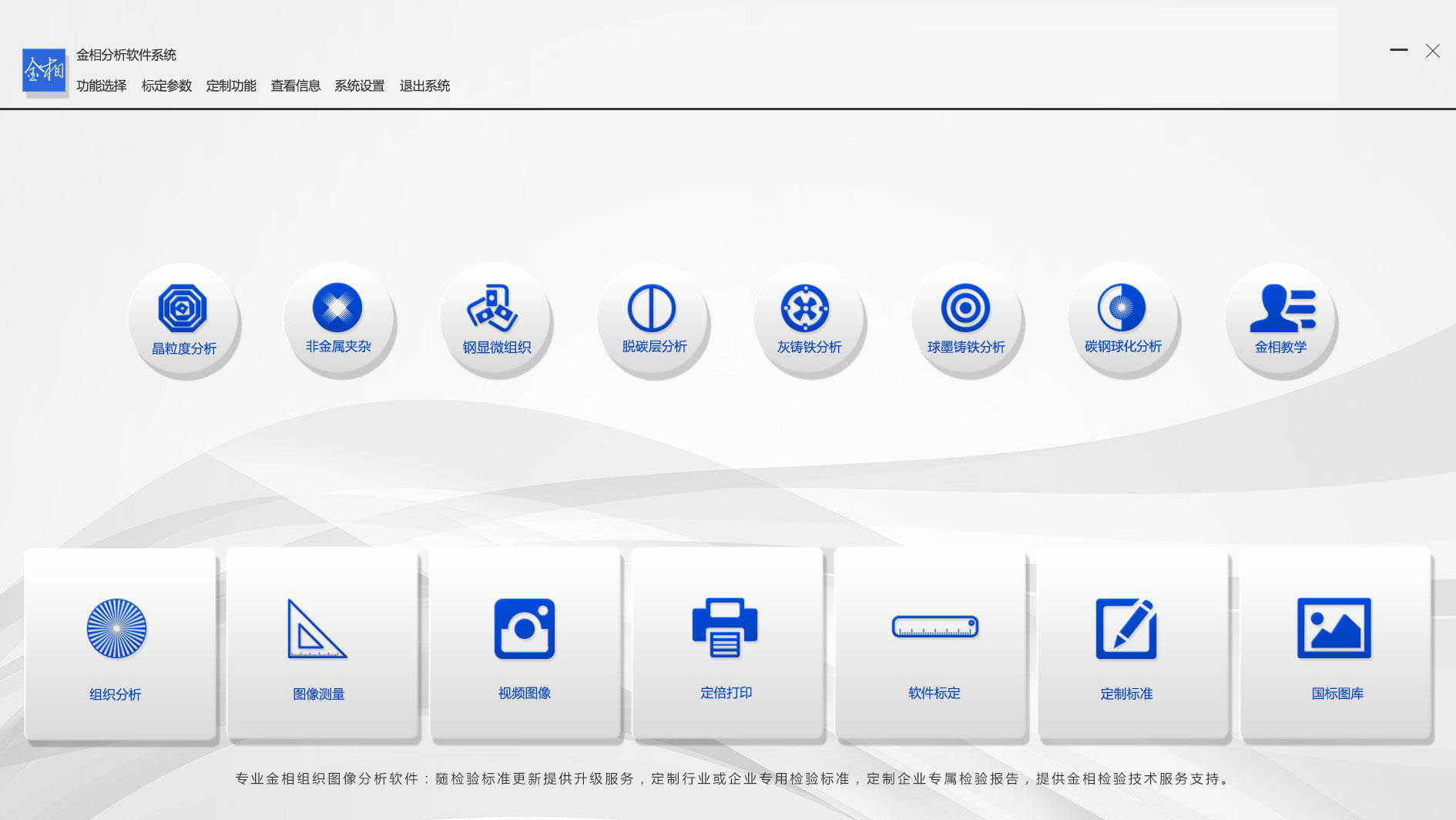

(4)、7大检验类别快速入口：统计制作7大类别快速入口：晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等，外加一个金相教学。
(5)、报告模板可修改：可为不同企业量身定做报告模板。
(6)、正版软件可升级：依据**标准化委员会标准推行时间，进行软件免费升级。
(7)、适用电脑系统广：本软件可在Windows 10、Windows11 下安装运行。
FMIA2023金相图像分析软件标准：国标库包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；软件随机发行约120个常用子模块，其他均是终生免费升级调用。
GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2021球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM E45-2013钢中夹杂物含量的评定方法
|
FMIA2023金相图像分析软件基本功能：
1、 组织分析：正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
(1)、自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
(2)、比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
(3)、多模块评级：可以同时统计多个模块。
|

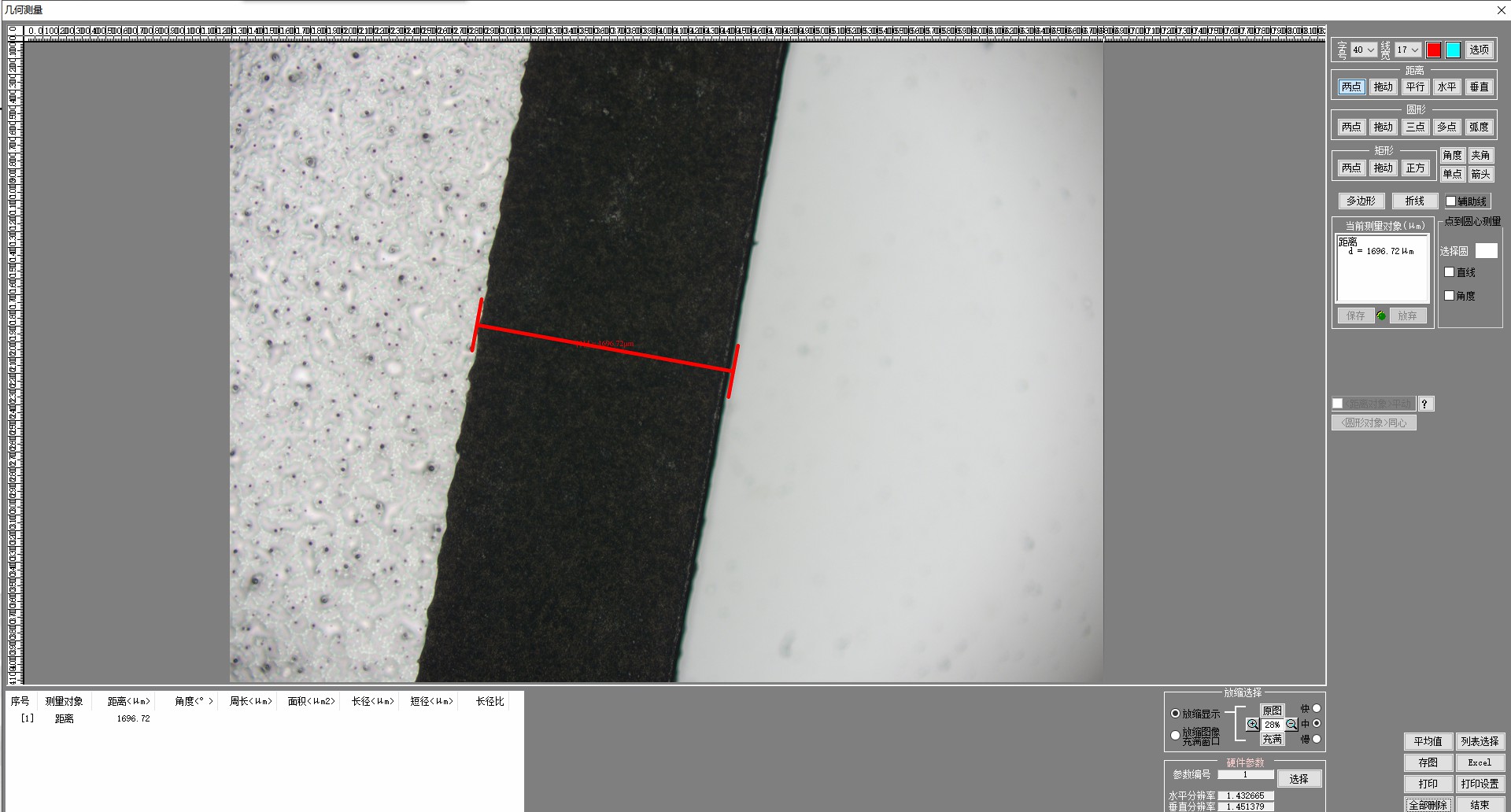

2、图像测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
(1)、数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
(2)、保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
|

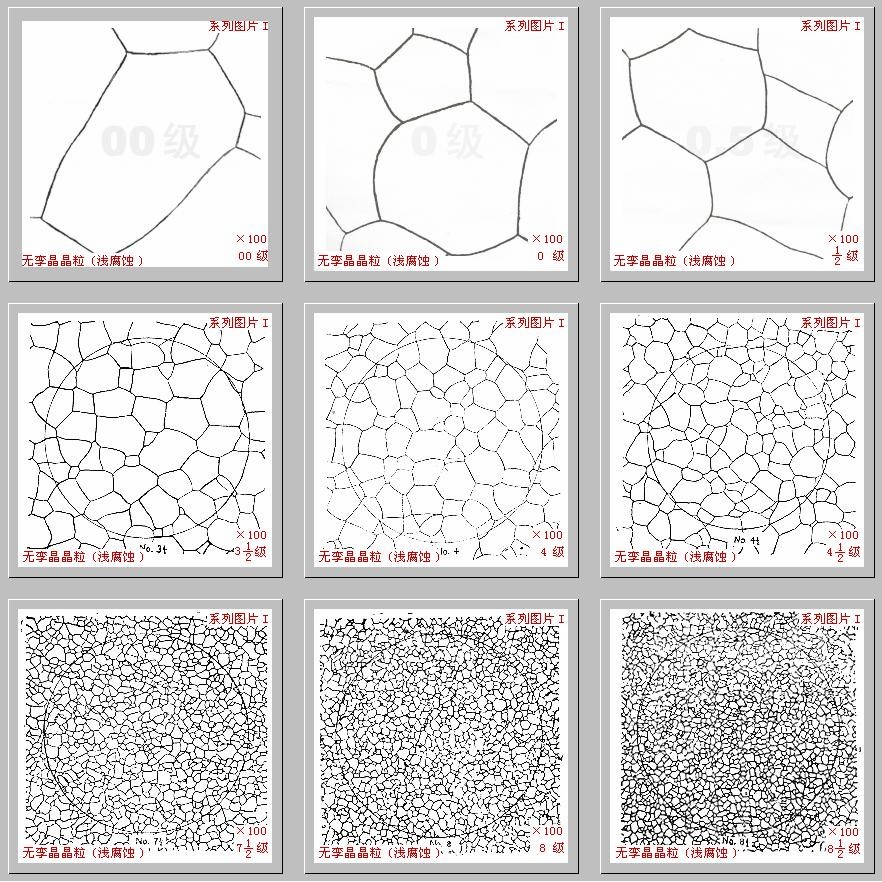

3、国标图库：软件提供了查看图库功能，为用户提供了**标准级别图库。
|
4、定倍打印：软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
|

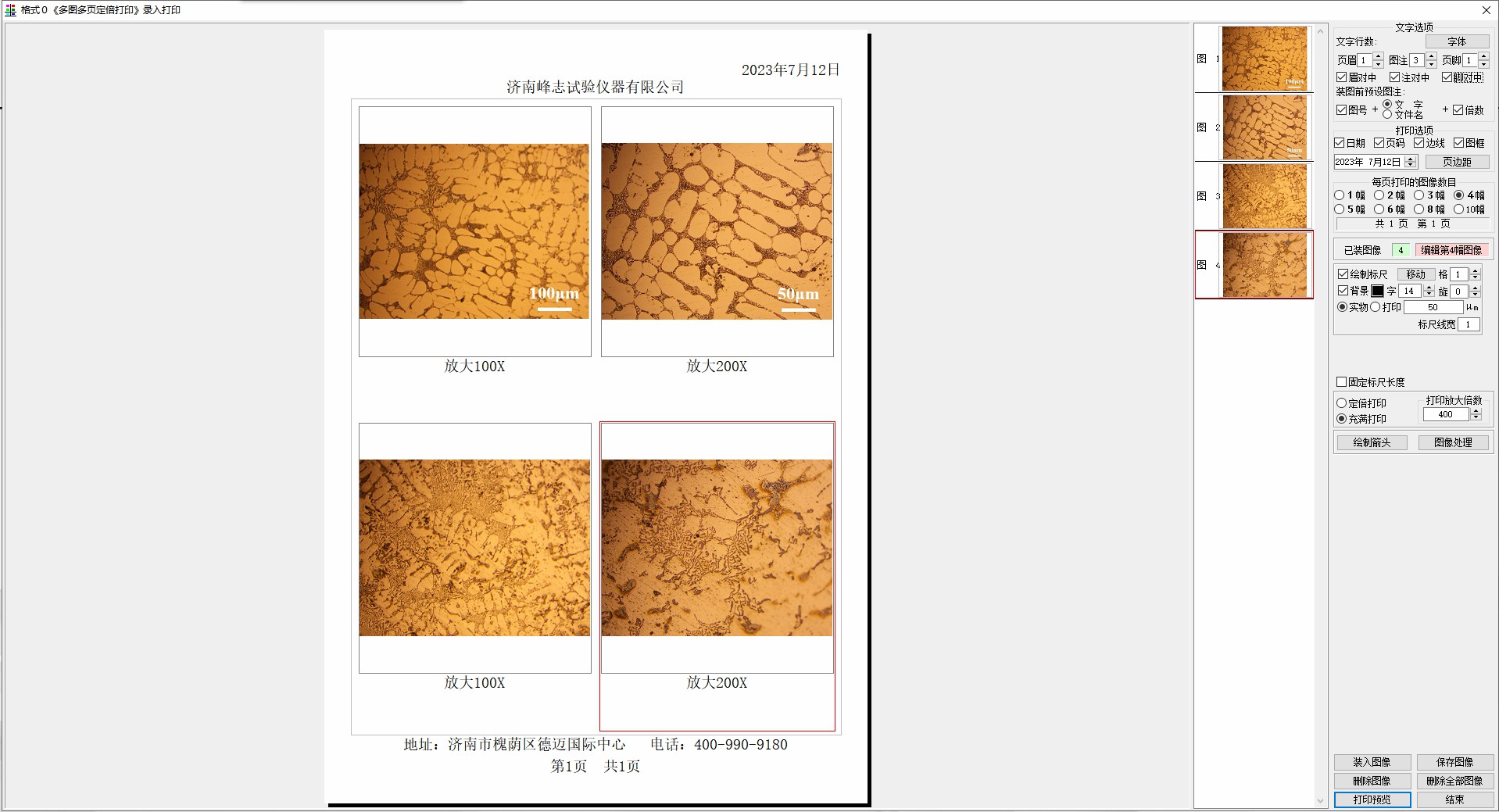

5、检验报告：可生成WORD、EXCEL、PDF报告模式.
|
6、FMIA2023金相图像分析软件组成：
(1)、软件程序FMIA2023（U盘）；
(2)、加密锁：USB型+动态码验证；
(3)、文字资料：《使用说明书》（在U盘上）；
(4)、0.01mm测微标尺。
(5)、CCD摄像装置（选配）。
(6)、适配镜接口（选配）。
