FBJ-600便携式金相显微镜概述：
FBJ-600便携式金相显微镜是用于现场各种大型工件的金相分析、失效分析的精密光学显微镜。现场大型工件无需切割取样，直接在工件上打磨、抛光，从而保证工件的完整性。制样完成后，可使用便携金相显微镜直接在工件上进行组织分析。该机应用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验，石油化工、铁路造船，电厂，电站，设备安装，大型磨具，安全检测、质量监督、理化试验等行业。该机应用范围广，操作方便快捷。
选配wifi相机可与手机或平板电脑连接使用，转接图像采集器与显微镜视野范围接近目镜观测范围，图像可同步实现多人观察，下载或发送；可实现在同一视野下多倍率进行转换观测和拍照，wifi相机APP可实现：拍照、测量、浏览、保存、自动电子标尺、USB输出接口；LED照明，锂电池充电可连续工作6-8小时。
大视野平场目镜 φ20mm视野：配置大视野平场目镜视场范围可达到φ20mm，使目视观察更为广阔、舒适。采用**的光陷阱技术，防止眩光，提高成像质量。目镜镜头采用垂直半反同轴光路接口。
调焦装置：具有粗调焦和微调焦功能
长焦距平场消色差物镜 PLL标识：配置3只长距平场消色差物镜，使用高折射率低色散萤石材料及特殊镀膜技术，具有高分辨率、高对比度,色彩还原高的特点。专业光学氟石玻璃，应力消除充分，物镜组环均为全金属部件,使物镜内多组透镜光轴长期使用不偏移。
三孔物镜转换器：配置三孔转换器，可同时安装3只物镜，避免来回拆卸物镜的麻烦，物镜转换变倍更方便。
独立C接口图像数码输出：新颖的侧向光路输出设计理念，可实现肉眼观察的同时进行图像采集。
时尚LED光源：反射垂直单颗大功率白色LED照明，配合新颖时尚的微动开关，一键触发色温恒定、舒适的照明，真彩色成像完全无需调整。
磁性三维支座：专用机械通断磁力底座，适合各种工件表面。特殊的螺杆移位结构，保证磁力底座在吸附于竖立表面时不自滑。精密的齿轮式XY轴移动平台，保证横向不自行下划。
小巧精密光学仪器：设备小巧轻便，配套便携式铝合金包装箱，方便现场携带测试。
现场金相制样配套（选配）：采用角磨机，配合砂纸、羊毛毡、金刚石喷雾抛光剂进行现场制样，操作简单快捷。抛磨轮：Φ100，金相耗材规格320#、600#、1000#、1500#、羊毛轮、金刚石研磨膏、夹头搬手等工具
现场金相图像分析及成像系统（选配）：配置FMIA2023正版金相分析系统、索尼芯片500万像素相机，连接笔记本电脑，实现现场图像采集，金相组织分析，金相检测报告生成等功能。
FBJ-600便携式金相显微镜技术参数及配置：
标准主机配置 | |
部件 | 规格 |
光学系统 | 有限远色差校正光学系统 |
观察筒 | 单目观察筒 |
目镜 | 平场大视野目镜 WF 10X/20mm |
摄像接口 | 标准0.5X C接口 |
长焦距平场消色差物镜 | PL L 10X/0.25 WD8.90mm |
PL L 20X/0.40 WD3.75mm | |
PL L 50X/0.70 WD2.02mm | |
转换器 | 三孔转换器 |
调焦机构 | 粗调行程30mm， 微调行程1mm |
照明系统 | LED携带式光源 |
磁力底座 | X-Y方向行程10X10mm; 通断磁力吸铁底脚，吸附管径≥30mm，吸力25N/cm2,并配有磁力开关。 |
选配配置 | |
选配方案 分析系统（配合笔记本电脑使用） | FMIA2023正版金相分析软件 |
500万像素索尼芯片摄像装置 | |
0.5X适配镜接口 | |
高精度测微尺 | |
选配方案 分析系统（连接手机） | FMIA2023正版金相分析软件 |
WiFi相机 | |
0.5X适配镜接口 | |
高精度测微尺 | |
制样设备 | 博世角磨机，博世专用手提箱，砂纸、羊毛毡、金刚石抛光剂等 |
FMIA2023金相图像分析软件概述：
FMIA2023版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2023版金相图像分析软件系统。
软件系统国标库内包含了150个类别约760个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
|
FMIA2023金相图像分析软件特性：
(1)、软件安装更直观简洁：全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
(2)、正版软件保证体系：软件安装完成后，首**行正版软件**，其次进行电脑硬件ID注册，从而保证客户正版权益。
(3)、需求标准可定制：标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。

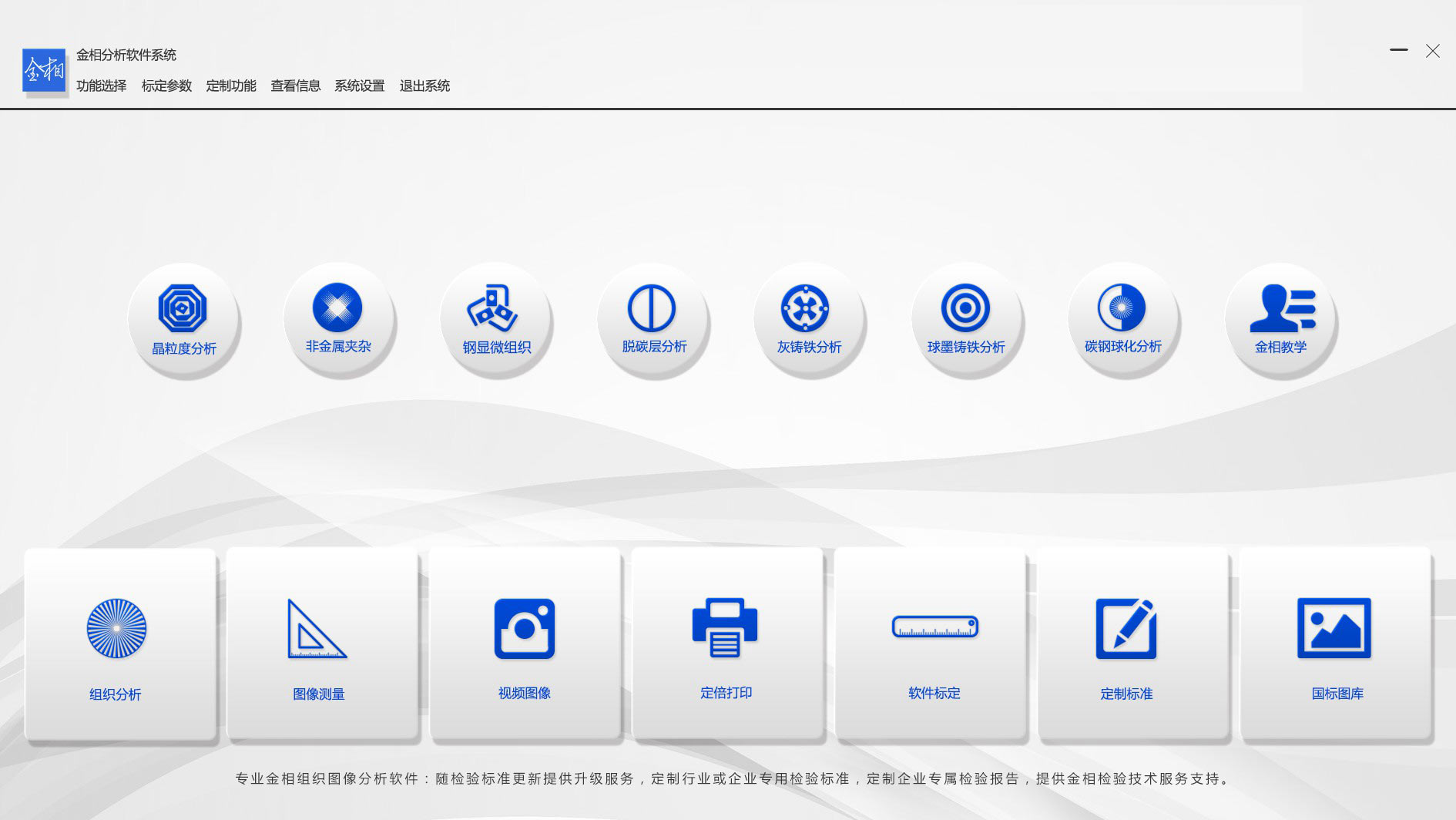

(4)、7大检验类别快速入口：统计制作7大类别快速入口：晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等，外加一个金相教学。
(5)、报告模板可修改：可为不同企业量身定做报告模板。
(6)、正版软件可升级：依据**标准化委员会标准推行时间，进行软件免费升级。
(7)、适用电脑系统广：本软件可在Windows 10、Windows11 下安装运行。
FMIA2023金相图像分析软件标准：国标库包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；软件随机发行约120个常用子模块，其他均是终生免费升级调用。

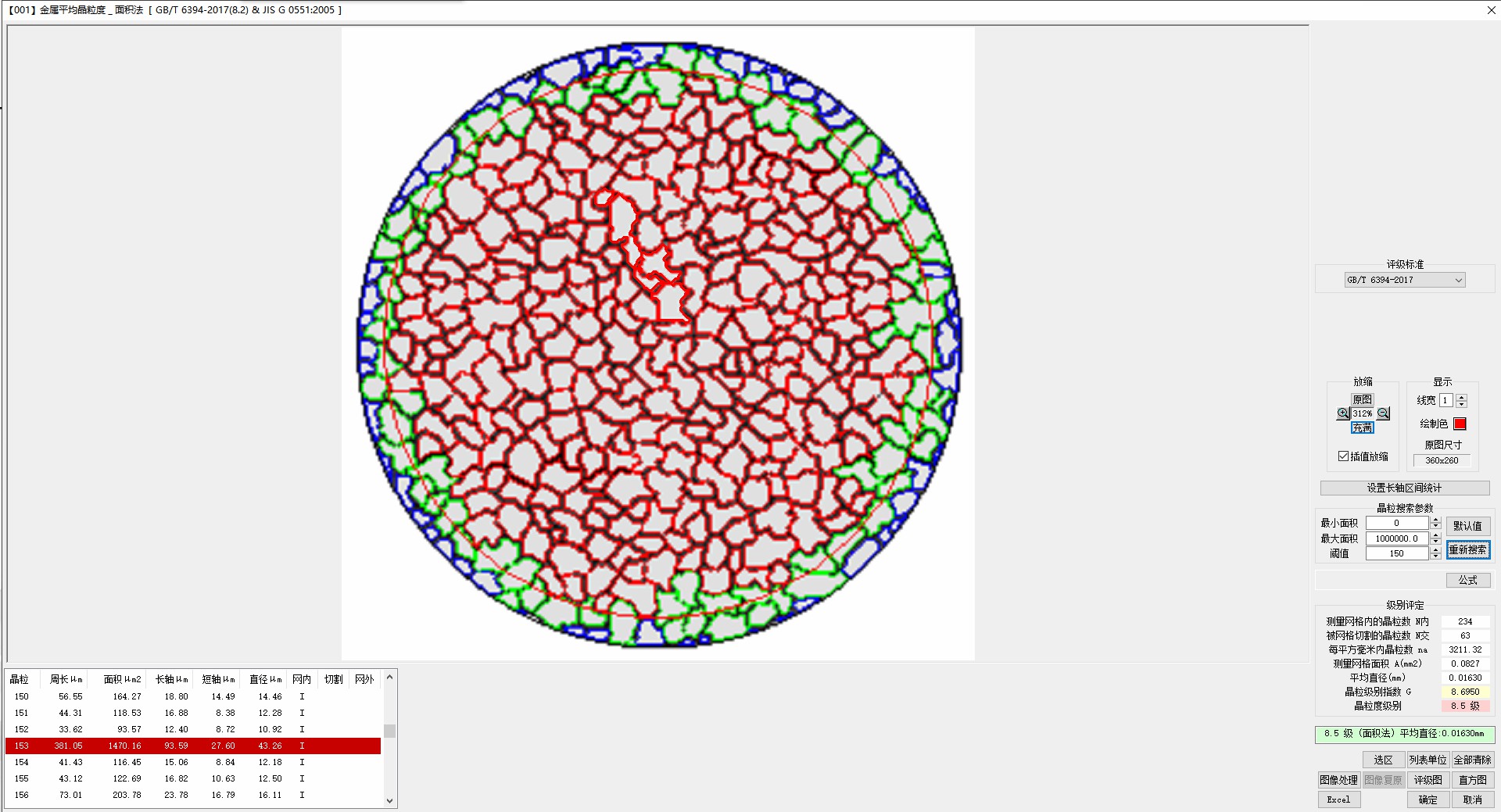

GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2021球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM E45-2013钢中夹杂物含量的评定方法
|
FMIA2023金相图像分析软件基本功能：
1、 组织分析：正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
(1)、自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
(2)、比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
(3)、多模块评级：可以同时统计多个模块。
|

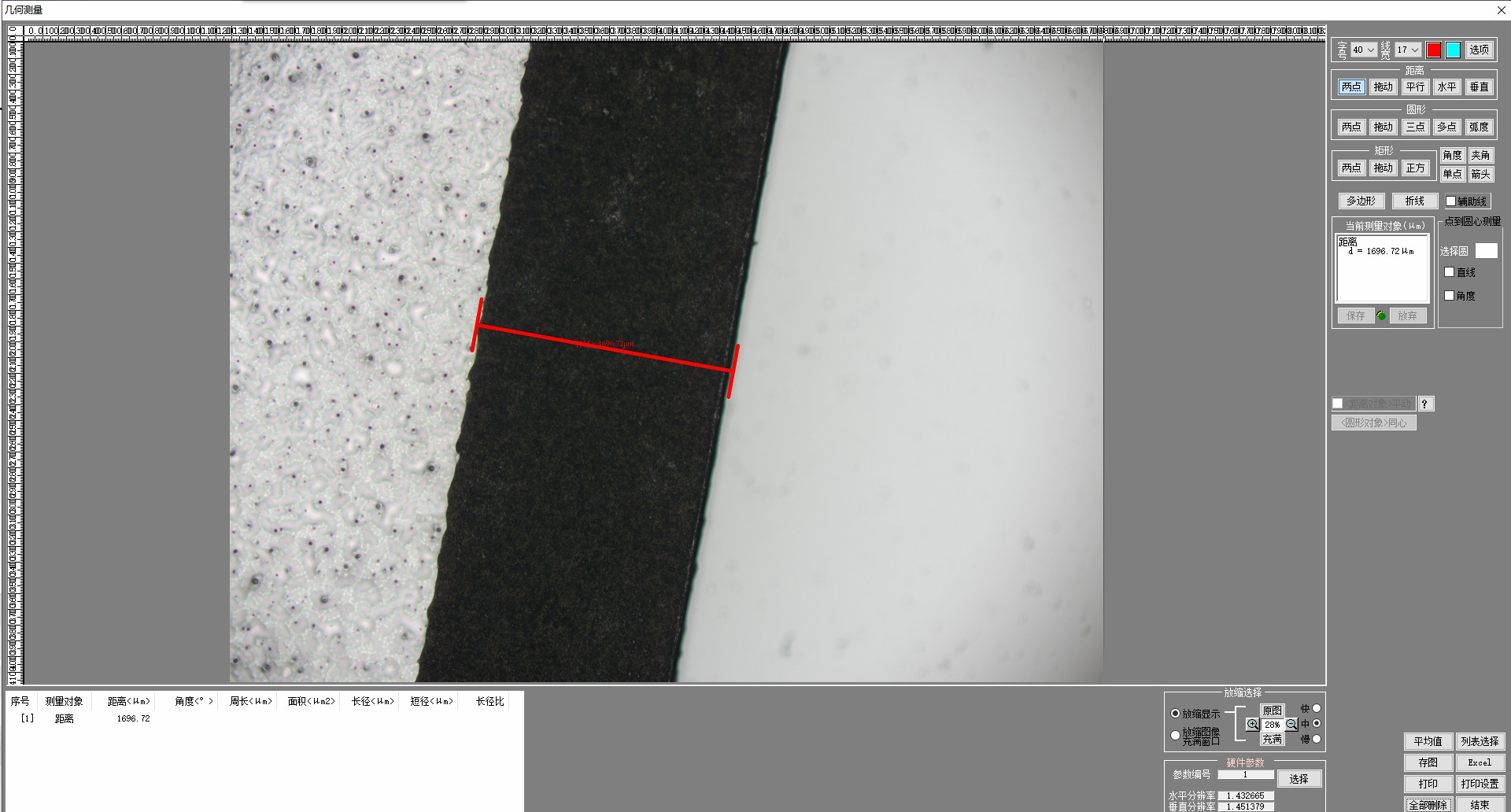

2、图像测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
(1)、数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
(2)、保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
|

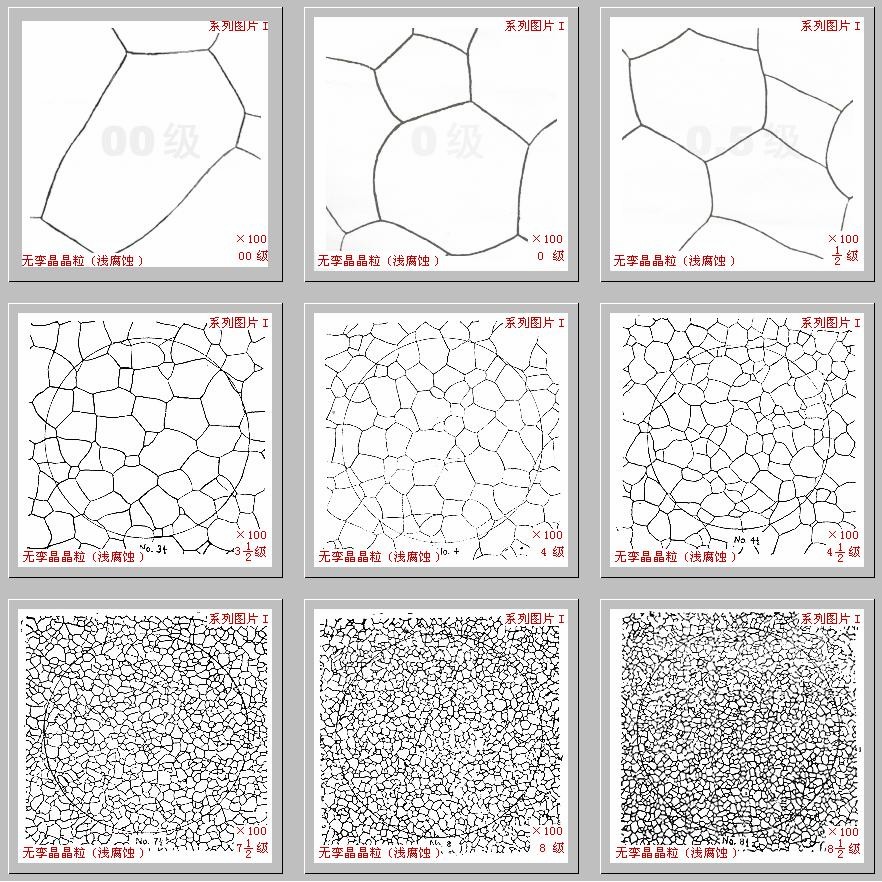

3、国标图库：软件提供了查看图库功能，为用户提供了**标准级别图库。
|
4、定倍打印：软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
|

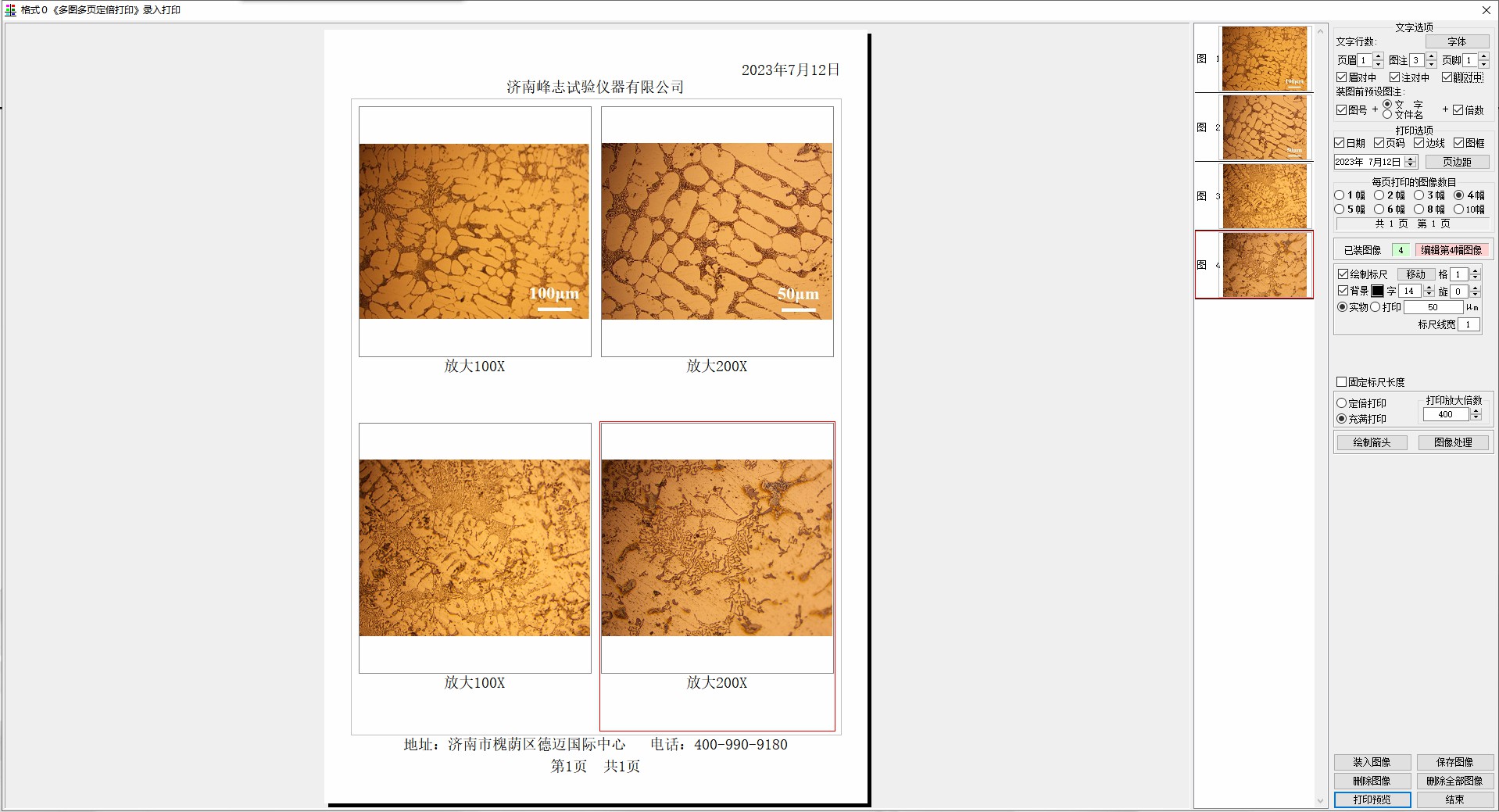

5、检验报告：可生成WORD、EXCEL、PDF报告模式.
|
6、FMIA2023金相图像分析软件组成：
(1)、软件程序FMIA2023（U盘）；
(2)、加密锁：USB型+动态码验证；
(3)、文字资料：《使用说明书》（在U盘上）；
(4)、0.01mm测微标尺。
(5)、CCD摄像装置（选配）。
(6)、适配镜接口（选配）。
