北京时代TIME323X粗糙度形状测量仪河南总代理
所属分类：
表面粗糙度仪
24小时电话：
产品详情
售前咨询： 13333855670

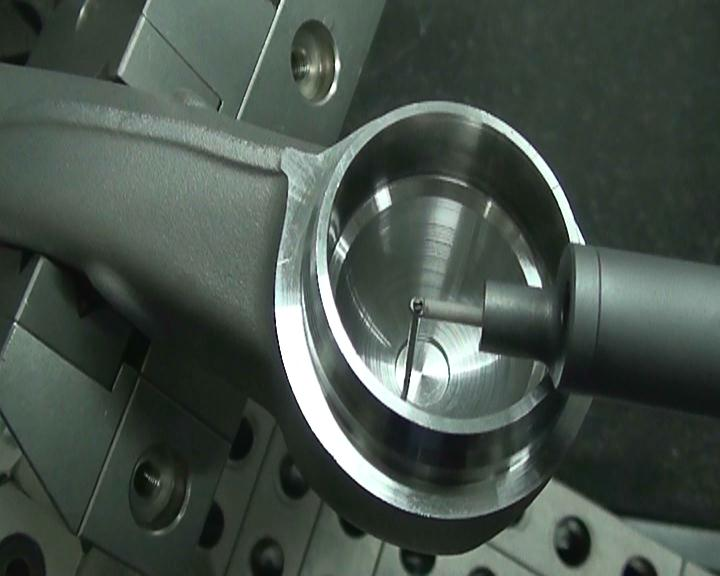

TIME323X粗糙度形状测量仪是一款完全符合ISO**标准的产品，是评定零件表面质量的多用途便携式仪器，具有符合多个**标准和**标准的多个参数，可对多种零件表面的粗糙度、波纹度和原始轮廓进行多参数评定，可测量平面、外圆柱面、内孔表面及轴承滚道等。该表面粗糙度仪具有测量范围大、性能稳定、精度高等特点，适用于生产现场、科研实验室和企业计量室。根据选定的测量条件计算相应的参数，测量结果可以数字和图形方显示在液晶显示器上，也可以输出到打印机上。便携式粗糙度仪还可以连接电脑，电脑专用分析软件可直接控制测量操作并提供**的**分析功能。
本仪器是在滤波轮廓和直接轮廓两种轮廓上进行参数计算的，全部计算符合GB/T 3505-2009 《产品几何技术规范(GPS)、表面结构、轮廓法、术语、定义及表面结构参数》标准。
● 便携式机电一体化设计
● 800μm超大量程电感传感器
● 可测量粗糙度、波纹度和原始轮廓参数并显示图形
● 兼容多个**标准
● 具有带导头、无导头两种测量方式
● 可配置Windows平台**分析软件
● 中/英文语言选择
● 可连接电脑或专用打印机
● 可测量划痕深度和台阶高度
● 传感器与主机通过传感器升降、架连接，无需借助平台，即可调节传感器高度。

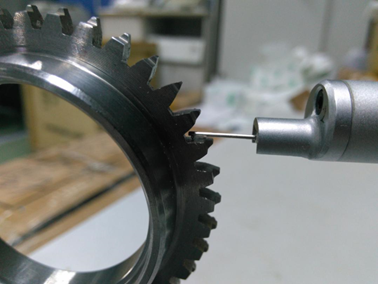

● TIME3231、TIME3233更有“动侧联动”功能、专用于狭小区间（**窄可**1.5mm）的测量。
项目名称 | TIME3231 | TIME3233 | |||
测量范围 | X 轴（**大测量行程） | 40mm | 50mm | ||
Z 轴（**大垂直量程） | 800μm （ Ra 测量范围从 0.001-36 μm ） | ||||
检出器 | 检出方式 | 电感式 / 可无导头（无导轨）测量 | |||
分辨力 | 800μm 满量程条件下， 系统分辨力为 0.01μm （ Z 轴方向） 每段取样样长度**多采样点数 4000 点（取决于取样长度的选取）。 | ||||
针尖 | 符合以下标准的国标版本： GB/T6062 （等效于 ISO3274 ） GB/T19600 （等效于 ISO12179 ） JJF1105 | ||||
测力 | |||||
弯曲 | |||||
检测方法 | |||||
驱动装置 | 仪器结构 | 驱动内置、传感器可插接更换。 测量部分可独立升降。 | 驱动内置 / 外置可选。传感器可插接更换、并可独立握持。 | ||
测量速度 | 0.15 、 0.5 、 1mm /s | ||||
驱动速度 | 2mm /s | ||||
俯仰调节 | -4.5o ～ +1.5o | 可自由握持 | |||
升降调节 | 50mm | ||||
预置标准 | ISO1997 / ANSI / JIS2001 | ||||
参数 | 预置标准中所定义的粗糙度、波纹度、轮廓度参数，可添加。 | ||||
R 参数： Ra 、 Rz （ ISO ）、 Rz （ JIS ）、 Rc 、Rq 、 Rt 、 Rp 、 Rv 、 | |||||
W 参数： Wa 、 Wp 、 Wv 、 Wt 、 Wz （ ISO ）、 Wq、 Wsk 、 Wc 、 WS 、 | |||||
P 参数： Pa 、 Pp 、 Pv 、 Pt 、 Pz （ ISO ）、 Pq、 Psk 、 Pc 、 PS 、 | |||||
Rk 参数： Rk 、 Rvk 、 Rpk 、 Mr1 、 Mr2 | |||||
**小显示分辨率 | 0.001μm | ||||
滤波器 | 2CR 、高斯 (Gaussian Filter) | ||||
取样长度 | 0.08 、 0.25 、 0.8 、 2.5 、 8.0 、 10mm （此为TIME3233 独有） | ||||
取样数 | 1 ～ 5 倍的取样长度 | ||||
评定长度 | 1L -5L （可选）， L 为取样长度 | ||||
示值误差 | 5% （带导头）， 10% （无导头） | ||||
示值变动性 | ≤3 ％ | ||||
附加功能 | 内置存储 | 本机可存 10 组数据（含图形） | |||
打印 | 可外接专用微型打印机、方便现场打印 | ||||
语言 | 中英文，可添加。 | ||||
通讯方式 | USB 和 RS232 双模式 | ||||
特别功能 | 无 | 在无导头状态下也可转角 90o 测量。 “ 动测联动 ” ，有效切除空驶行程，适用于长度**小为 1.5mm 的狭小测量空间。 | |||
