1. 新品简介
超声硬度计是近几年备受瞩目的一种便携式硬度计,该仪器对试件表面破坏性小,可认为是一种无损检测硬度的设备,同时其检测速度快,精度高,并可以在狭小空间对局部硬化的部件进行测量,也可对薄件进行硬度测量,弥补台式硬度计的局限性,受到市场的欢迎。
应用场合:可测量的工件部位包括带/板状工件测量、模具硬化层测量、叶片硬化层测量、齿面硬化层测量、法兰盘边缘测量、车轮、涡轮转子的测量、薄板测量、轴和管道、容器的测量、刀口位置的测量、焊接部位的测量等。
符合标准:TIME5630超声硬度计性能指标满足《GB/T34205-2017金属材料 硬度试验 超声接触阻抗法》的要求。
测量原理:超声阻抗法。
产品组成:主机、探头、连接线缆。

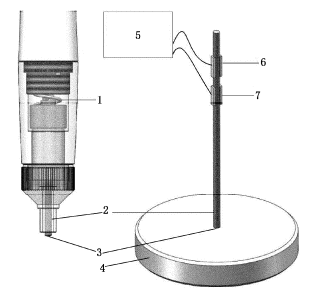

超声接触阻抗法是一种非直接测量压痕的动态压入法。端部镶有特定压头的振动杆受到激励做纵向超声振动,用一定的试验力将压头压入试验件表面,振动杆的纵向振动将受到阻抗,谐振频率发生变化。其变化量与压痕表面积和系统的有效弹性模量成函数关系,硬度值由频率变化得到。
1、 电量指示:图标显示;
2、 报警指示:低电量报警;
3、 菜单文字:简体中文、英文可切换;
4、 多种硬度制可相互转换:通用HV、HB、HRC硬度值转换;
5、 校准功能:硬度值校准功能、删除校准功能;
6、 材料选择:可选择被测试件材料,主要是钢和铸钢,使用标准测试块校准后可用于合金工具钢及特殊铸铁、非铁金属的测量;
7、 存储:内置8G SD卡,提供海量存储空间;
8、 全方向自由测量:各方向测量都可以不用补偿直接测量;
9、 测量值显示:可显示**大值、**小值、平均值、标准偏差、测量次数、历次测量值等。
10、 超限报警:可设置硬度值上下限,超限报警提示;
11、 显示方式:3.5寸彩色液晶显示器;
12、 电池:充电锂离子电池,连续工作时间不少于30小时;
13、 互换性:主机与探头采用分体设计,用电缆连接,探头、主机及探头保护罩可互换;

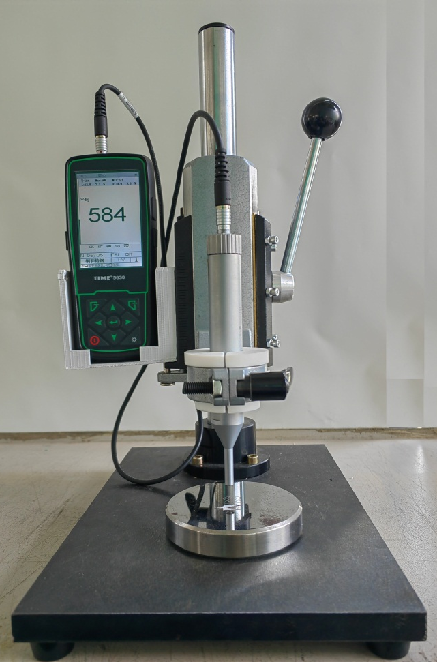

14、 独有的测量支架,满足JB/T 9377-2010《超声硬度计 技术条件》3.6的要求,使测量更稳定。
1、 试验力:10N,重复性≤3%;
2、 压头:使用维氏压头,压头顶端两相对面夹角136°±0.5°,相对面间的任意交线(横刀)不大于0.005mm;
3、 硬度计示值分辨率:1HV;
4、 测量范围:HV80-1042;HRC20-70 ;HB 100-450
5、 示值误差和示值重复性,符合《GB/T34205-2017金属材料 硬度试验 超声接触阻抗法》的要求。
硬度范围 | 示值误差的**大允许值 | 示值重复性的**大允许值 |
<250HV | ±4% | 8% |
250HV ~ 500HV | ±4% | 6% |
>500HV ~ 800HV | ±5% | |
>800HV | ±6% |
6、 外形尺寸:主机170mm×75 mm×40 mm,探头φ23mm×170mm;
7、 重量:主机约232g,探头约252g。
» 主机 1台
» 10N探头 1支
» V型底脚 1套
» 连接线缆 1条
» 充电器 1套
» 说明书 1份
» 标准硬度块 2块
» 测试台架 1台
7、应用案例
