产品关键词：
WEW-1000D微机屏显液压万能试验机
所属分类：
液压万能试验机
24小时电话：
产品详情
一、性能说明：
本试验机为下置式液压万能试验机，主要用于金属材料和水泥、混凝土、塑料等非金属材料的拉伸、压缩、弯曲、剪切等试验。增加附件，可完成钢绞线、钢丝绳、链条、电焊条、胶带及构件的力学性能试验。广泛应用于机械、冶金、交通、建工、建材、大专院校、质量检测等行业和部门。性能**，经济实用，是生产和工程中材料检测的理想试验机。
本试验机根据**GB/T3159-2008《液压式万能试验机》设计与制造。采用油压传感器测力，电子引申计测试拉伸变形，计算机处理运算数据，具备试验数据屏显和存贮、曲线绘制和分析、打印结果等功能。
二、 主要规格、技术参数和技术指标
1、**大试验力： 1000 kN
2、试验机准确度： 1级
3、**大拉伸空间： 620mm
4、**大压缩空间： 520mm
5、扁试样夹持直径： 0-40mm
6、圆试样夹持直径： Φ13-60mm
7、压盘直径： Φ204mm
8、两立柱间间距： 510mm
9、弯曲支辊间距： 40-500mm
10、弯曲压头： Φ40
11、工作活塞行程： 250mm
12、示值相对误差**大允许值 ±1%
13、夹紧方式： 液压夹紧
14、油泵电机功率： 2.2KW
15、横梁移动电机功率： 0.55KW
16、主机外形尺寸： 890×700×2300（mm）
17、控制柜外形尺寸： 1020×620×810（mm）
18、重量： 3200（kg）
三、主要附件配置
1、圆试样钳口 Ф13～Ф26 1付
2、圆试样钳口 Ф26～Ф40 1付
3、圆试样钳口 Ф40～Ф60 1付
4、扁试样钳口 0～40 1付
5、抗压附具 上、下压板，球面座板 1套
6、弯曲试验附具 1套
7、地脚螺母螺钉 4个
8、测控系统一套包括（联想计算机1台、 注：17吋液晶显示器
激光打印机1台、油压传感器1只、
9、电子引伸计一只、
10、专用测控软件一套（装在微机内）
四、结构特征与工作原理
该液压式万能试验机是由主机、油源系统和微机测控系统组成。

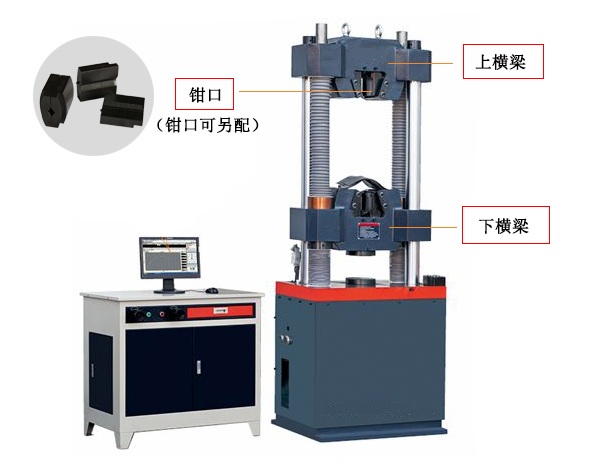

1.主机
主机由底座（内装主工作油缸）、试台、上下横梁、夹持部分、丝杠、立柱等组成。试台和上横梁通过立柱联接成一个刚性框架，试台和主工作活塞通过螺钉联结。这样，就形成两个工作空间，即：上横梁和下横梁形成的拉伸空间；下横梁和试台形成的压缩空间。拉伸空间和压缩空间的调整是通过下横梁的上下移动实现的，下横梁移动是电机经减速器、链传动机构、丝杠副完成的。
上钳口座与下钳口座之间为拉伸区域。钳口座内有钳口，通过更换不同的钳口夹持不同的试样进行试验。油缸和活塞是主机的主要部分。他们的接触表面经过精密加工，并保持一定的配合间隙和适当的油膜。因此在使用时应特别注意油的清洁，不使油内含有杂质、铁屑等，随油通过油泵、油阀、油管等进入油缸内，损坏油缸及活塞的接触面积，进而影响试验的准确度。
2.操作部分
电源按钮及指示灯、高压油泵电动机的开停按钮装在油源台面上。送油阀亦称调速阀，利用此阀可使油泵输出高压油送到试验机油缸内。同时可控制力值增加的速度。回油阀可卸除负荷，使工作油缸内的油回到油箱内。
3.高压油泵及电机
高压油泵与电机直接连接，装在油箱盖板上。油箱设在油源内底面，油箱外面有油窗观察油位。高压油泵是采用柱塞式油泵，由七套活塞副组成的轴向柱塞泵，油泵内的活塞和套筒具有较高的表面质量和良好的配合，保证了生产高压的可能性和**小的油量泄漏。
4.液压传动系统
油箱内的油经过滤油网被吸入油泵后，经油泵的输油管送到送油阀内。当送油手轮关闭时，油从回油管流回油箱，当送油手轮打开时，则油液经油管进入工作油缸内，再通过压力油管经过回油阀体的孔路同步作用到负荷传感器，传感信号经转换处理后由微机测控系统指示出试验力值。
五、软件功能介绍
◆ 本系列试验机采用Windows9x/2000/XP操作系统为工作平台。
◆ 试验数据采用数据库管理方式，可打印试验数据。

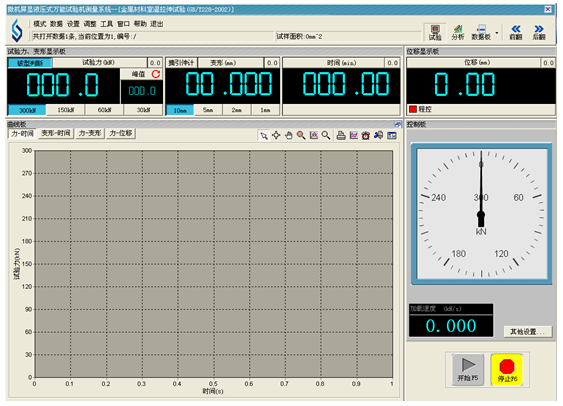

◆ 微机屏幕显示，负荷及变形自动标定，试验量程自动转换，自动存储数据和结果，数据和曲线动态显示。软件操作简单，界面友好。
◆ 执行国标GB228-87、GB/T228-2002、GB7314-87等试验方法
◆ 采用人机交互方式分析计算测试材料的机械性能指标，试验结束时自动计算弹性模量、屈服强度、非比例伸长应力等，在自动分析的基础上，还可以人工修正分析结果，提高分析的准确性。
◆ 分4档数码显示拉、压试验力及峰值，精度为每档量程20%开始示值的±1%，可自动标定，数字化调零。
◆ 可以配置多组力传感器和引伸计，用户可根据需要随时切换；
◆ 分4档数码显示变形，精度为每档量程20%开始±0.5%FS，可自动标定，数字化调零。
◆ 数码测量和显示位移，灵敏度0.01mm。

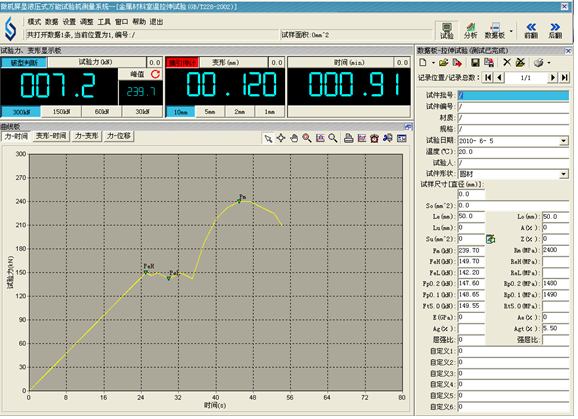

◆ 同时记录力-时间，变形-时间，力-变形和力-位移试验曲线，可随时切换观察，高速采集。
◆ **的数据分析处理功能，采用人机交互方式分析计算被试材料的机械性能指标，可自动计算弹性模量、上下屈服强度、规定非比例延伸强度、规定总延伸强度等，也可人工干预分析过程，提高分析的准确度。
◆ 数据采用数据库管理方式，自动保存试验数据和曲线**数据库，保证了数据的完整性和统一性，便于用户查询和管理。这有别于一些测试系统只能采用数据库保存试验数据，曲线还是以文件的方式存储的模式。

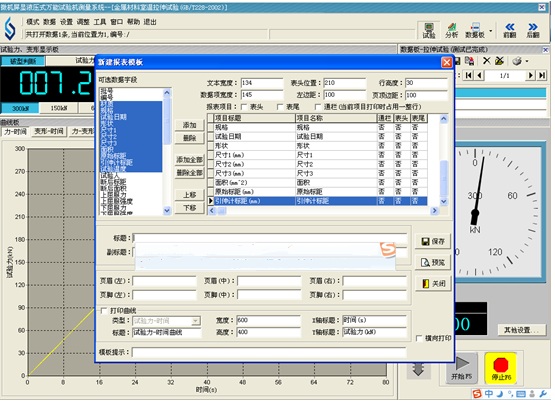

◆ 多种报表输出方式，功能**的报表编辑功能，用户可以按照自己的要求在极短的时间内编制出**格式的试验报告，SmartTest的报表编辑功能能够满足用户在报表方面的**要求，而且操作简单，易学易会。
◆ 采用三级用户权限管理。
◆ 预留数据接口，可直接连接企业（试验室）的综合信息管理网络。也可以根据用户局域网的具体情况进行定制。
