产品关键词：
电池热扩散(热失控)测试设备
所属分类：
电池安全测试设备
24小时电话：
产品详情
试验应在以下条件进行
a)本试验应在温度为0℃以上，相对湿度为15%~90%，大气压力为86~106kPa的环境中进行；
b)试验开始前，测试对象的SOC应调**大于制造商规定的正常SOC工作范围的90%或者95%；
c)试验开始前，所有的试验装置应都必须正常运行；
d)试验应尽可能少地对测试样品进行改动，制造商需提交所做改动的清单；
e)试验应在室内环境或者风速不大于2.5km/h的环境下进行；
试验方法：
推荐加热和针刺这两种方法作为离子电池系统热扩散试验的候选方法，制造商可以选择其中一种方法，也可自行选择其他方法来触发热失控。
●执失控触发对象：
试验对象中的鲤离子电池单体。选择锂离子电池包内靠近中心位置，或者被其他理离子电池单体包围且很难产生热辐射的鲤离子电池单体。
●针刺触发热失控：
刺针材料：钢；刺针直径：3mm~8mm；针尖形状：圆维形，角度为20°~60°；针刺速度：10mm/s~100mm/s；
针刺位置及方向：选择能触发理离子电池单体发生热失控的位置和方向( 例如，垂直于极片的方向)。( 配合针刺试验机或电池包底部针刺试验机完成测试）
●加热触发热失控：

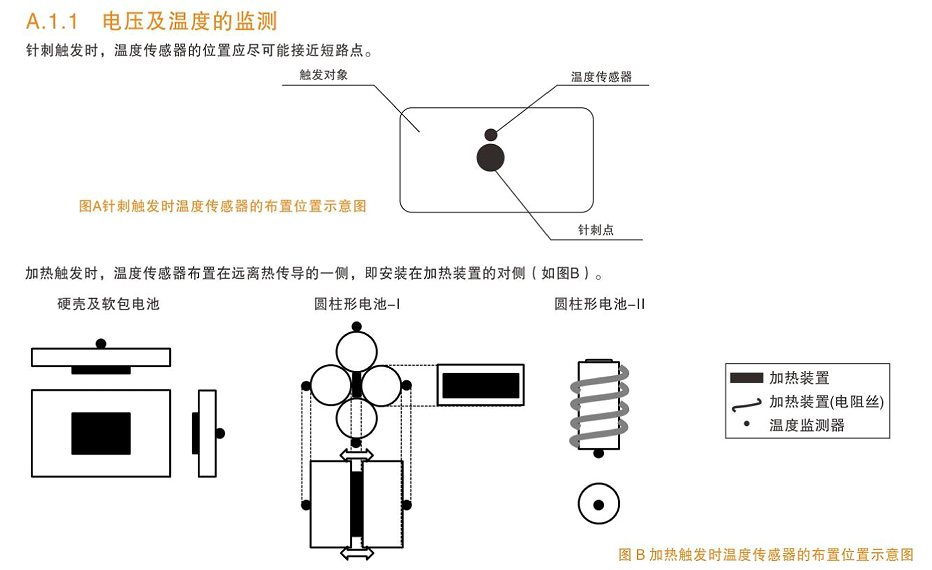

使用平面状或者棒状加热装置，并且其表面应覆盖陶瓷、金属或绝缘层。对于尺寸与鲤离子电池单体相同的块状加热装置，可用该加热装置代替其中一个鲤离子电池单体，与触发对象的表面直接接触:对于薄膜加热装置，则应将其始终附着在触发对象的表面；加热装置的加热面积都应不大于鲤离子电池单体的表面积;将加热装置的加热面与电池单体表面直接接触，加热装置的位置应与温度传感器的位置相对应；安装完成后，立即启动加热装置，以加热装置的**大功率对触发对象进行加热；
加热装置的功率要求参见下表【加热对象能量 E(Wh)】；当发生热失控或者定义的监测点温度达到300°C时，停止触发。
| 触发对象能量E(Wh) | 加热装置**大功率(W) |
| E＜100 | 30～300 |
| 100≤E＜400 | 30～1000 |
| 400≤E＜800 | 30～2000 |
| E≥800 | ＞600 |
| 产品规格 | 型号 | SC-RKS-10 | |
| 热扩散触发 | 加热、可选过充、针刺 | ||
| 加热功率 | 2.4kW/通道，可定制 | ||
| 加热通道 | 1通道，可定制 | ||
| 加热功率调节 | 加热功率调整+多规格加热器 | ||
| 设备结构 | 结构 | 一体式 | |
| 防爆箱 | 独立防爆间 或选配W3000×H3000×D2000mm | ||
| 控制软件系统 | 控制方式 | 全电脑软件控制 | |
| 试验条件 | 温度触发、压降触发、温度速率触发均可独立控制，或组合控制 | ||
| 对比曲线 | 多通道温度、电压、时间同步采集，动态曲线显示 | ||
| 数据导出 | Access，Excel，txt | ||
| 采集系统 (可定制) | / | 电压 | 温度 |
| 采集通道 | 4 CH、10、20 CH、40 CH可选 | 4 CH、10、20 CH、40 CH可选 | |
| 测试范围 | 0-5V、0-60V | 0-1300℃ | |
| 测试精度 | ±0.1%FS | ±1℃ | |
| 数据采集频率 | ≥100Hz（标配）（或≥1000Hz可定制） | ||
| 分辨率 | 0.001V | 0.1℃ | |
| 标准配置 | 主机、电脑、专业控制软件、电压温度采集系统 | ||
| 选购项 | 自动灭火系统、高清防爆摄像系统 | ||
| 保护装置 | 短路保护、过载保护、、紧急停止 | ||
| 电源电压 | AC220V，50Hz，5.5kW | ||
